Длина стрелы — до 28 м

Аренда автокрана Галичанин КС-55713-1В 25 т

Москва и Подмосковье · с экипажем

Максимальная грузоподъёмность: 25 т
Длина основной стрелы: 28 м
Шасси: КамАЗ 65115 · 6×4
Габариты, Д × Ш × В: 11,8 × 2,55 × 3,76 м

Рабочую нагрузку проверяем по диаграмме на нужном вылете.

Запросить эту модель ↗

КС-55713-1В · шоссейный

Характеристики

Максимальная грузоподъёмность: 25 т
Длина основной стрелы: 28 м
Гусёк: 9 м
Шасси: КамАЗ 65115 · 6×4
Габариты, Д × Ш × В: 11,8 × 2,55 × 3,76 м

Источник

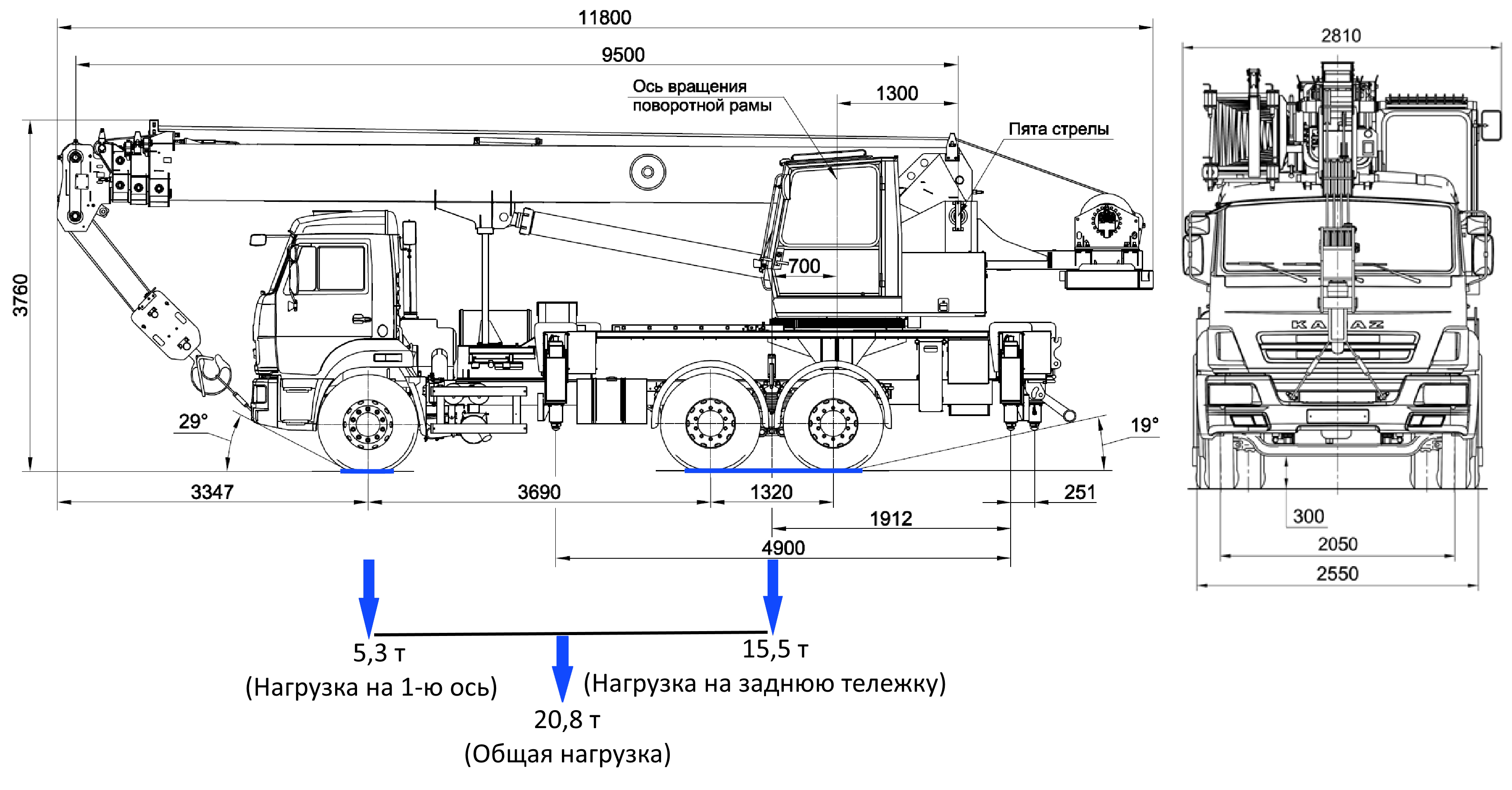

ЧЕРТЁЖ МАШИНЫ

Габариты

Увеличить схему ↗

Открыть чертёж целиком Технический документ · PDF Источник

КС-55713-1В · стрела 28 м

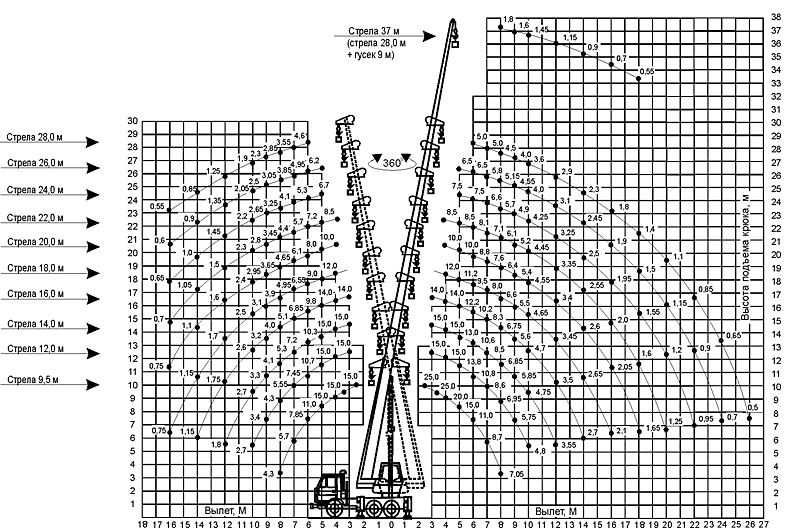

Грузовысотные характеристики

Увеличить схему ↗

Открыть схему в полном размере Источник

ВЫБРАННАЯ ТЕХНИКА

Галичанин 25 т

Заказать технику

ДАННЫЕ ИЗ ТЕХНИЧЕСКОГО ДОКУМЕНТА

Нагрузка на рабочем вылете

Опоры 4,9 × 6,1 м · сектор 240° · без противовеса

Справочные точки из сохранённого документа. Не заменяют паспорт конкретной машины и проект производства работ. Значения между точками не интерполируются.

Длина стрелы

Галичанин КС-55713-1В · источник, стр. 9
Вылет, м	9.5 м	12 м	14 м	16 м	18 м	20 м	22 м	24 м	26 м	28 м
2.5	25 т	—	—	—	—	—	—	—	—	—
3	25 т	17 т	16 т	15 т	—	—	—	—	—	—
3.2	25 т	17 т	16 т	15 т	—	—	—	—	—	—
3.4	25 т	17 т	16 т	15 т	—	—	—	—	—	—
4	19.2 т	17 т	16 т	15 т	12 т	10 т	9 т	—	—	—
4.5	15.7 т	14.8 т	14.2 т	13.6 т	12 т	10 т	9 т	—	—	—
5	13.2 т	12.5 т	12.1 т	11.8 т	11.2 т	10 т	9 т	8 т	7 т	—
5.5	11.2 т	10.8 т	10.5 т	10.2 т	9.7 т	9.2 т	8.7 т	8 т	7 т	—
6	9.6 т	9.4 т	9.2 т	8.9 т	8.6 т	8.2 т	7.8 т	7.5 т	7 т	5 т
7	7.4 т	7.3 т	7.2 т	7 т	6.8 т	6.5 т	6.3 т	6.1 т	5.8 т	5 т
8	5.9 т	5.9 т	5.85 т	5.75 т	5.6 т	5.4 т	5.2 т	5 т	4.8 т	4.6 т
9	—	4.9 т	4.85 т	4.8 т	4.7 т	4.55 т	4.4 т	4.2 т	4.05 т	3.85 т
10	—	4.1 т	4.05 т	4 т	3.95 т	3.9 т	3.75 т	3.6 т	3.5 т	3.3 т
12	—	—	3 т	2.95 т	2.9 т	2.9 т	2.8 т	2.7 т	2.6 т	2.5 т
14	—	—	—	2.25 т	2.2 т	2.2 т	2.15 т	2.05 т	2 т	1.9 т
16	—	—	—	—	1.7 т	1.7 т	1.65 т	1.6 т	1.55 т	1.45 т
18	—	—	—	—	—	1.3 т	1.3 т	1.25 т	1.2 т	1.15 т
20	—	—	—	—	—	—	1 т	0.95 т	0.9 т	0.85 т
22	—	—	—	—	—	—	—	0.75 т	0.7 т	0.65 т
24	—	—	—	—	—	—	—	—	0.5 т	0.45 т

Проверить по документу · PDF ↗
