Длина стрелы — до 70 м

Аренда автокрана SANY STC1200T5 120 т

Москва и Подмосковье · с экипажем

Максимальная грузоподъёмность: 120 т
Длина основной стрелы: 13–70 м · 7 секций
Габариты, Д × Ш × В: 15 × 2,8 × 4 м

Рабочую нагрузку проверяем по диаграмме на нужном вылете.

Запросить эту модель ↗

SANY STC1200T5

Характеристики

Максимальная грузоподъёмность: 120 т
Длина основной стрелы: 13–70 м · 7 секций
Удлинитель стрелы: 17,5 м
Высота подъёма с основной стрелой: 70,5 м
Габариты, Д × Ш × В: 15 × 2,8 × 4 м
Опорный контур (вдоль × поперёк): 8 × 6,53 м

Источник

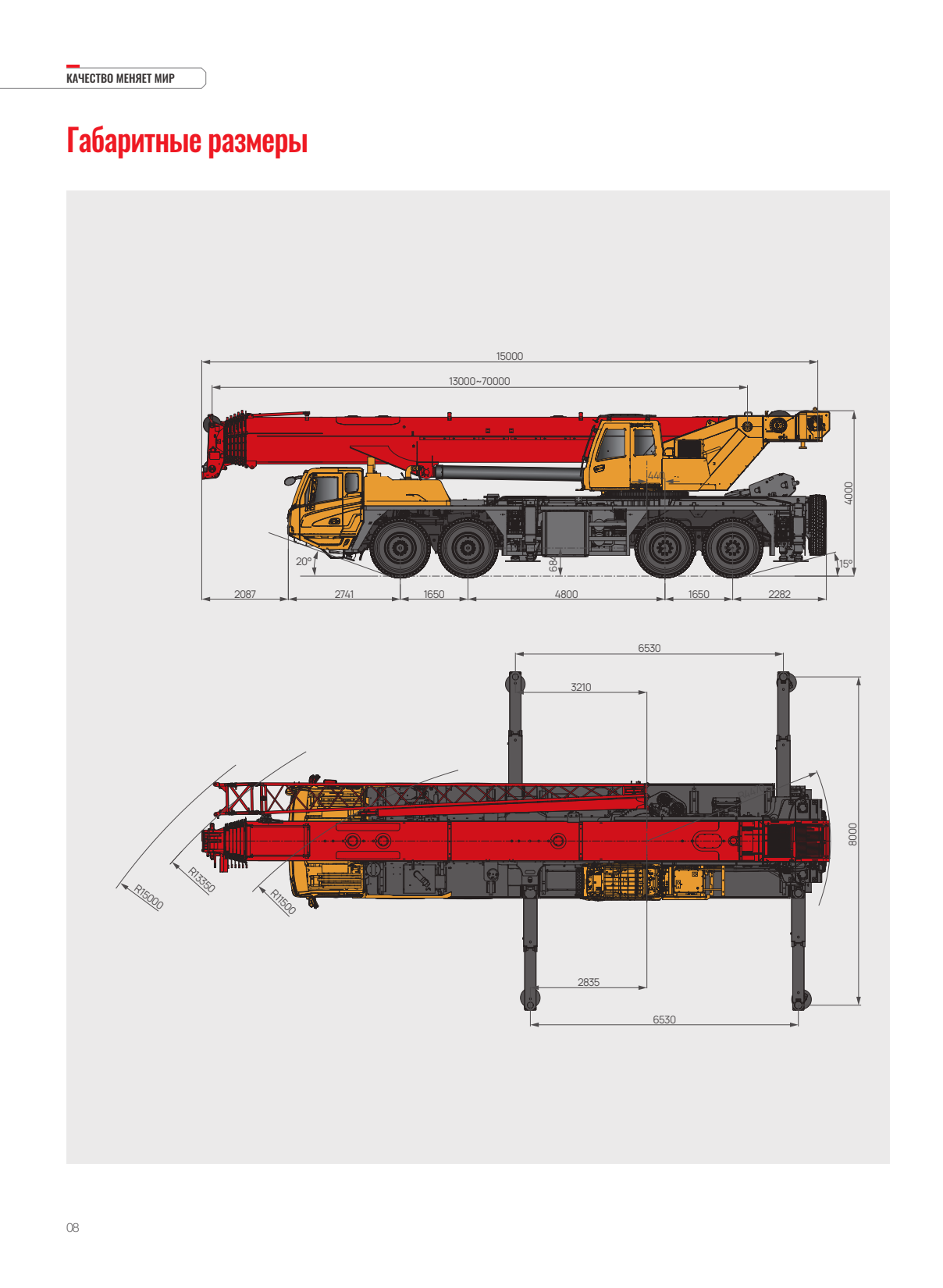

ЧЕРТЁЖ МАШИНЫ

Габариты

Увеличить схему ↗

Открыть чертёж целиком Технический документ · PDF Источник

STC1200T5 · стрела 70 м

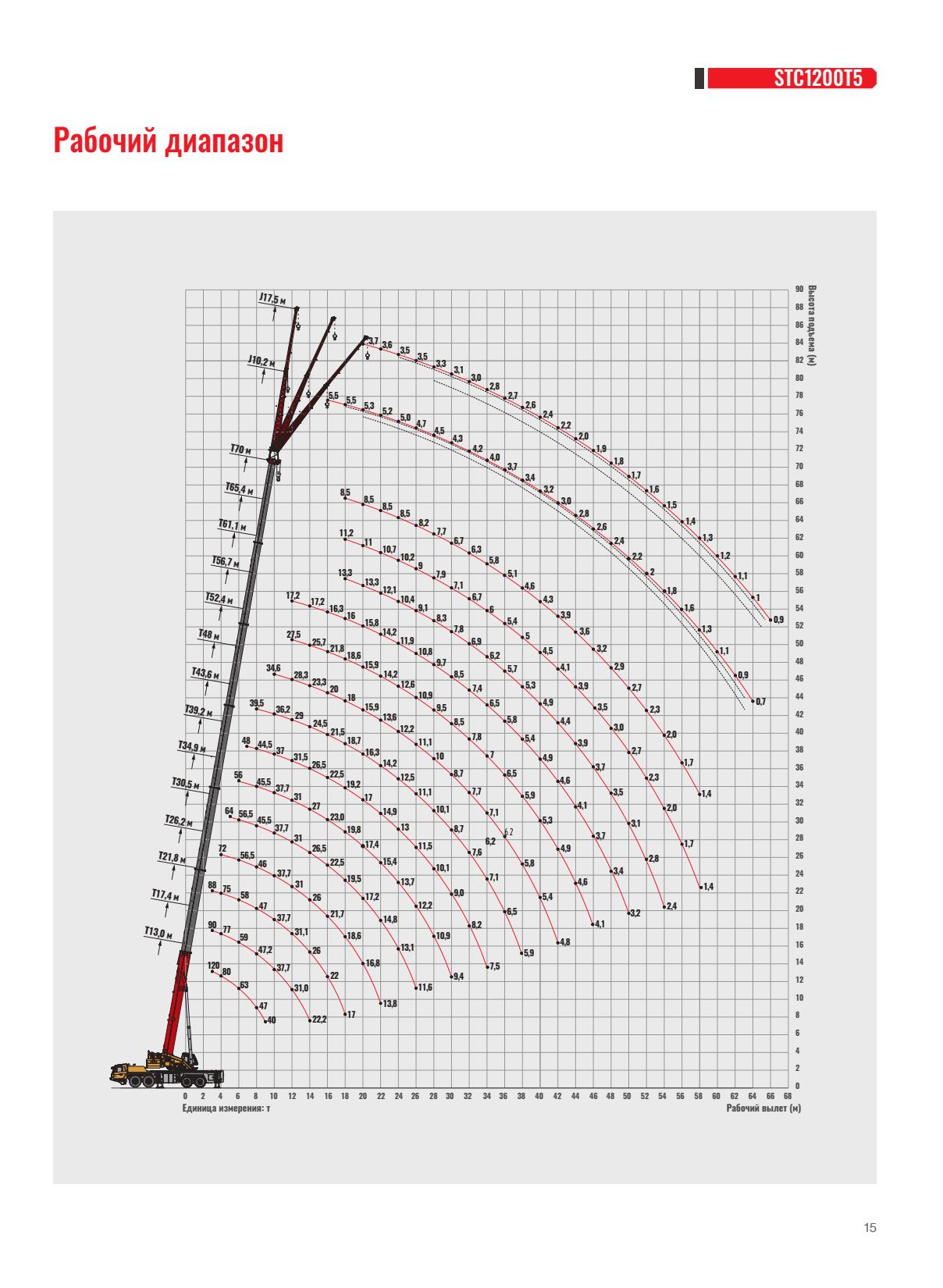

Грузовысотные характеристики

Рабочий диапазон. Нагрузки — в таблицах PDF.

Грузовысотная диаграмма STC1200T5 · стрела 70 м

Увеличить схему ↗

Открыть схему в полном размере Источник

ВЫБРАННАЯ ТЕХНИКА

SANY 120 т

Заказать технику

ДАННЫЕ ИЗ ТЕХНИЧЕСКОГО ДОКУМЕНТА

Нагрузка на рабочем вылете

Полные опоры · 360° · противовес 38,2 т

Справочные точки из сохранённого документа. Не заменяют паспорт конкретной машины и проект производства работ. Значения между точками не интерполируются.

Длина стрелы

SANY STC1200T5 · источник, стр. 16
Вылет, м	13 м	17.4 м	21.8 м	26.2 м	30.5 м	34.9 м	39.2 м	43.6 м	48 м	52.4 м	56.7 м	61.1 м	65.4 м	70 м
3	120 т	90 т	88 т	—	—	—	—	—	—	—	—	—	—	—
3.5	90 т	83 т	81 т	—	—	—	—	—	—	—	—	—	—	—
4	80 т	77 т	75 т	72 т	—	—	—	—	—	—	—	—	—	—
4.5	75 т	72 т	72 т	69 т	—	—	—	—	—	—	—	—	—	—
5	70 т	67 т	68 т	66 т	64 т	—	—	—	—	—	—	—	—	—
6	63 т	59 т	58 т	56.5 т	56.5 т	56 т	—	—	—	—	—	—	—	—
7	54 т	53 т	52 т	51 т	50.5 т	50.2 т	48 т	—	—	—	—	—	—	—
8	47 т	47.2 т	47 т	46 т	45.5 т	45.5 т	44.5 т	—	—	—	—	—	—	—
9	40 т	42 т	42 т	42 т	42 т	41.5 т	40.5 т	39.5 т	—	—	—	—	—	—
10	—	37.7 т	37.7 т	37.7 т	37.7 т	37.7 т	37 т	36.2 т	34.6 т	—	—	—	—	—
12	—	31 т	31.1 т	31 т	31 т	31 т	31.5 т	29 т	28.3 т	27.5 т	17.2 т	—	—	—
14	—	22.2 т	26 т	26 т	26.5 т	27 т	26.5 т	24.5 т	23.3 т	25.7 т	17.2 т	—	—	—
16	—	—	22 т	21.7 т	22.5 т	23 т	22.5 т	21.5 т	20 т	21.8 т	16.3 т	—	—	—
18	—	—	17 т	18.6 т	19.5 т	19.8 т	19.2 т	18.7 т	18 т	18.6 т	16 т	13.3 т	11.2 т	8.5 т
20	—	—	—	16.8 т	17.2 т	17.4 т	17 т	16.3 т	15.9 т	15.9 т	15.8 т	13.3 т	11 т	8.5 т
22	—	—	—	13.8 т	14.8 т	15.4 т	14.9 т	14.2 т	13.6 т	14.2 т	14.2 т	12.1 т	10.7 т	8.5 т
24	—	—	—	—	13.1 т	13.7 т	13 т	12.5 т	12.2 т	12.6 т	11.9 т	10.4 т	10.2 т	8.5 т
26	—	—	—	—	11.6 т	12.2 т	11.5 т	11.1 т	11.1 т	10.9 т	10.8 т	9.1 т	9 т	8.2 т
28	—	—	—	—	—	10.9 т	10.1 т	10.1 т	10 т	9.5 т	9.7 т	8.3 т	7.9 т	7.7 т
30	—	—	—	—	—	9.4 т	9 т	8.7 т	8.7 т	8.5 т	8.5 т	7.8 т	7.1 т	6.7 т
32	—	—	—	—	—	—	8.2 т	7.6 т	7.7 т	7.8 т	7.4 т	6.9 т	6.7 т	6.3 т
34	—	—	—	—	—	—	7.5 т	7.1 т	7.1 т	7 т	6.5 т	6.2 т	6 т	5.8 т
36	—	—	—	—	—	—	—	6.5 т	6.2 т	6.5 т	5.8 т	5.7 т	5.4 т	5.1 т
38	—	—	—	—	—	—	—	5.9 т	5.8 т	5.9 т	5.4 т	5.3 т	5 т	4.6 т
40	—	—	—	—	—	—	—	—	5.4 т	5.3 т	4.9 т	4.9 т	4.5 т	4.3 т
42	—	—	—	—	—	—	—	—	4.8 т	4.9 т	4.6 т	4.4 т	4.1 т	3.9 т
44	—	—	—	—	—	—	—	—	—	4.6 т	4.1 т	3.9 т	3.9 т	3.6 т
46	—	—	—	—	—	—	—	—	—	4.1 т	3.7 т	3.7 т	3.5 т	3.2 т
48	—	—	—	—	—	—	—	—	—	—	3.4 т	3.5 т	3 т	2.9 т
50	—	—	—	—	—	—	—	—	—	—	3.2 т	3.1 т	2.7 т	2.7 т
52	—	—	—	—	—	—	—	—	—	—	—	2.8 т	2.3 т	2.3 т
54	—	—	—	—	—	—	—	—	—	—	—	2.4 т	2 т	2 т
56	—	—	—	—	—	—	—	—	—	—	—	—	1.7 т	1.7 т
58	—	—	—	—	—	—	—	—	—	—	—	—	1.4 т	1.4 т

Проверить по документу · PDF ↗
