Длина стрелы — до 42 м

Аренда автокрана SANY STC250T5-5 25 т

Москва и Подмосковье · с экипажем

Максимальная грузоподъёмность: 25 т
Длина основной стрелы: 10,8–42 м
Колёсная формула: 6×4
Габариты, Д × Ш × В: 12,83 × 2,55 × 3,5 м

Рабочую нагрузку проверяем по диаграмме на нужном вылете.

Запросить эту модель ↗

SANY STC250T5-5 · шоссейный

Характеристики

Максимальная грузоподъёмность: 25 т
Длина основной стрелы: 10,8–42 м
Гусёк: 8 м
Колёсная формула: 6×4
Габариты, Д × Ш × В: 12,83 × 2,55 × 3,5 м
Опорный контур: 5,28 × 6,4 м

Источник

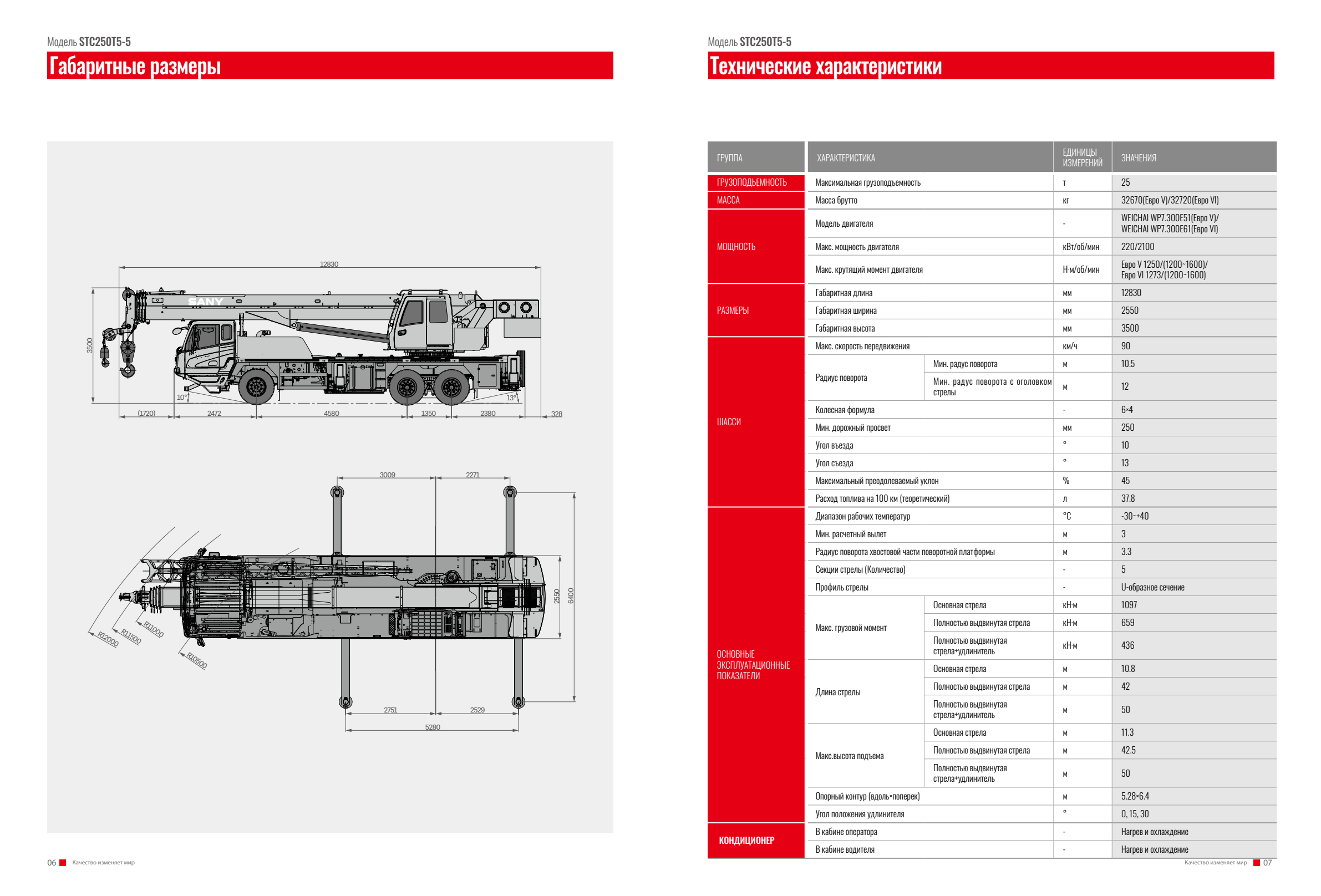

ЧЕРТЁЖ МАШИНЫ

Габариты

Увеличить схему ↗

Открыть чертёж целиком Технический документ · PDF Источник

STC250T5-5 · шоссейный · стрела 42 м

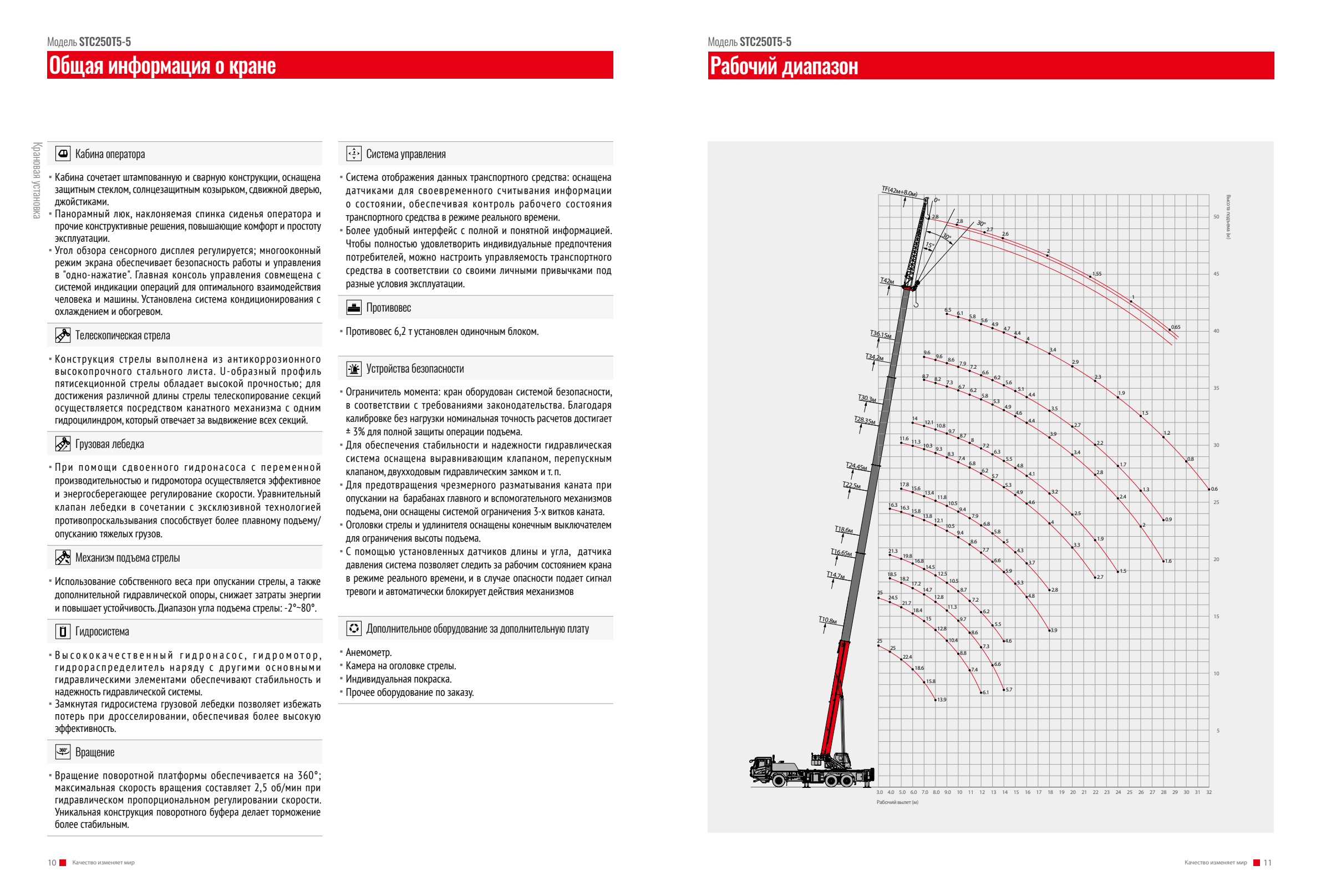

Грузовысотные характеристики

Рабочий диапазон. Нагрузки — в таблицах PDF.

Грузовысотная диаграмма STC250T5-5 · шоссейный · стрела 42 м

Увеличить схему ↗

Открыть схему в полном размере Источник

ВЫБРАННАЯ ТЕХНИКА

SANY 25 т

Заказать технику

ДАННЫЕ ИЗ ТЕХНИЧЕСКОГО ДОКУМЕНТА

Нагрузка на рабочем вылете

Полные опоры · 360° · противовес 6,2 т

Справочные точки из сохранённого документа. Не заменяют паспорт конкретной машины и проект производства работ. Значения между точками не интерполируются.

Длина стрелы

SANY STC250T5-5 · источник, стр. 7
Вылет, м	10.8 м	14.7 м	16.65 м	18.6 м	22.5 м	24.45 м	28.35 м	30.3 м	34.2 м	36.15 м	42 м
3	25 т	25 т	—	—	—	—	—	—	—	—	—
3.5	25 т	25 т	18.5 т	21.3 т	—	—	—	—	—	—	—
4	25 т	24.5 т	18.5 т	21.3 т	16.3 т	—	—	—	—	—	—
4.5	23.5 т	23 т	18.5 т	21.3 т	16.3 т	17.8 т	—	—	—	—	—
5	22.4 т	21.7 т	18.2 т	19.8 т	16.3 т	17.8 т	11.6 т	—	—	—	—
5.5	20.3 т	19.8 т	18.2 т	18.2 т	16.3 т	17.1 т	11.6 т	14 т	—	—	—
6	18.6 т	18.4 т	17.2 т	16.8 т	15.8 т	15.6 т	11.3 т	14 т	—	—	—
6.5	17.2 т	16.5 т	16.1 т	15.5 т	14.8 т	14.4 т	10.9 т	13 т	8.7 т	—	—
7	15.8 т	15 т	14.7 т	14.5 т	13.8 т	13.4 т	10.3 т	12.1 т	8.7 т	9.6 т	—
8	13.9 т	12.8 т	12.8 т	12.5 т	12.1 т	11.8 т	9.3 т	10.8 т	8.2 т	9.6 т	—
9	—	10.4 т	11.3 т	10.5 т	10.5 т	10.5 т	8.3 т	9.7 т	7.3 т	8.6 т	6.5 т
10	—	8.8 т	9.7 т	8.7 т	9.4 т	9.4 т	7.4 т	8.7 т	6.7 т	7.9 т	6.1 т
11	—	7.4 т	8.6 т	7.2 т	8.6 т	7.9 т	6.8 т	8 т	6.2 т	7.2 т	5.8 т
12	—	6.1 т	7.3 т	6.2 т	7.7 т	6.8 т	6.2 т	7.2 т	5.8 т	6.6 т	5.6 т
13	—	—	6.6 т	5.5 т	6.6 т	5.8 т	5.7 т	6.3 т	5.3 т	6.2 т	4.9 т
14	—	—	5.7 т	4.6 т	5.9 т	5 т	5.3 т	5.5 т	4.9 т	5.6 т	4.7 т
15	—	—	—	—	5.3 т	4.3 т	4.9 т	4.8 т	4.6 т	5.1 т	4.4 т
16	—	—	—	—	4.8 т	3.7 т	4.6 т	4.1 т	4.4 т	4.4 т	4 т
18	—	—	—	—	3.9 т	2.8 т	4 т	3.2 т	3.9 т	3.5 т	3.4 т
20	—	—	—	—	—	—	3.3 т	2.5 т	3.4 т	2.7 т	2.9 т
22	—	—	—	—	—	—	2.7 т	1.9 т	2.8 т	2.2 т	2.3 т
24	—	—	—	—	—	—	—	1.5 т	2.4 т	1.7 т	1.9 т
26	—	—	—	—	—	—	—	—	2 т	1.3 т	1.5 т
28	—	—	—	—	—	—	—	—	1.6 т	0.9 т	1.2 т
30	—	—	—	—	—	—	—	—	—	—	0.8 т
32	—	—	—	—	—	—	—	—	—	—	0.6 т

Проверить по документу · PDF ↗
