Длина стрелы — до 70 м

Аренда автокрана XCMG XCT100 S 100 т

Москва и Подмосковье · с экипажем

Максимальная грузоподъёмность: 100 т
Длина основной стрелы: 70 м
Габариты, Д × Ш × В: 15 × 2,8 × 3,9 м

Рабочую нагрузку проверяем по диаграмме на нужном вылете.

Запросить эту модель ↗

XCMG XCT100 S

Характеристики

Максимальная грузоподъёмность: 100 т
Длина основной стрелы: 70 м
Гусёк: 25 м
Габариты, Д × Ш × В: 15 × 2,8 × 3,9 м
Транспортная масса: 48 т

Источник

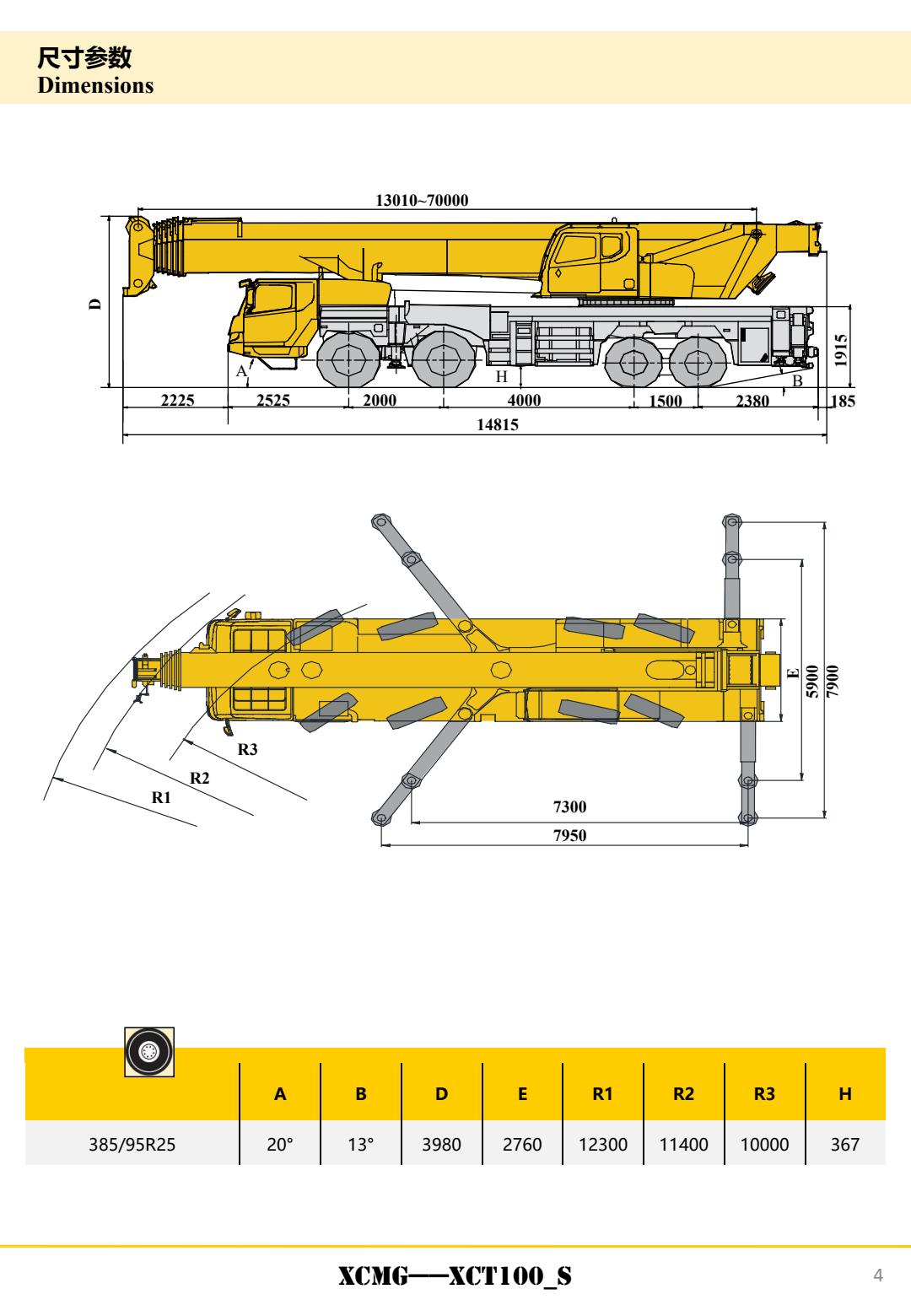

ЧЕРТЁЖ МАШИНЫ

Габариты

Увеличить схему ↗

Открыть чертёж целиком Технический документ · PDF

XCMG XCT100 S · основная стрела 13–70 м

Грузовысотные характеристики

Рабочий диапазон. Нагрузки — в таблицах PDF.

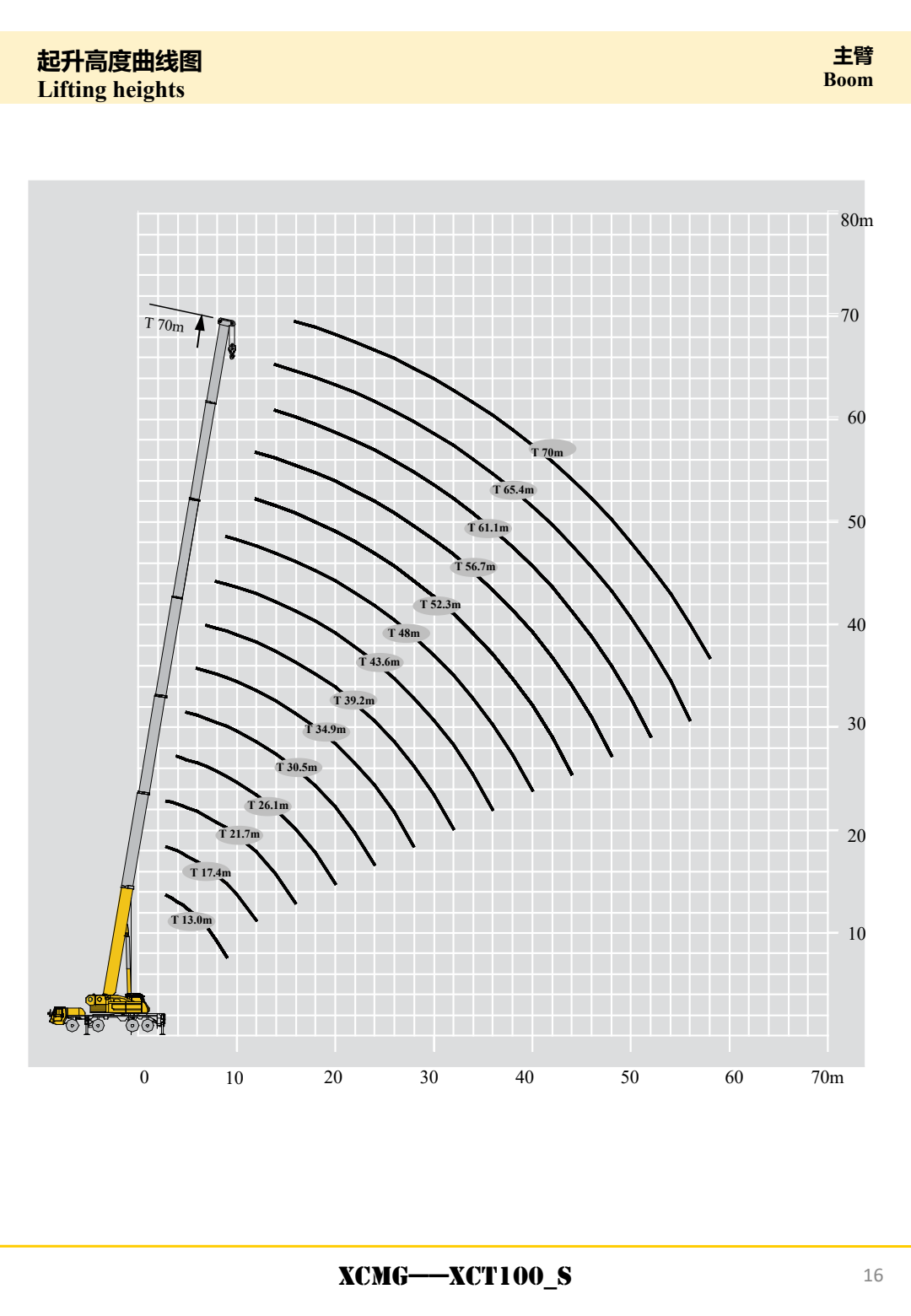

Грузовысотная диаграмма XCMG XCT100 S · основная стрела 13–70 м

Увеличить схему ↗

Открыть схему в полном размере Источник

ВЫБРАННАЯ ТЕХНИКА

XCMG 100 т

Заказать технику

ДАННЫЕ ИЗ ТЕХНИЧЕСКОГО ДОКУМЕНТА

Нагрузка на рабочем вылете

Опоры 7,95 × 7,9 м · 360° · противовес 38 т

Справочные точки из сохранённого документа. Не заменяют паспорт конкретной машины и проект производства работ. Значения между точками не интерполируются.

Длина стрелы

XCMG XCT100 S · источник, стр. 14
Вылет, м	13 м	17.4 м	21.7 м	26.1 м	30.5 м	34.9 м	39.2 м	43.6 м	48 м	52.3 м	56.7 м	61.1 м	65.4 м	70 м
3	100 т	85 т	80 т	—	—	—	—	—	—	—	—	—	—	—
3.5	90 т	82 т	78 т	—	—	—	—	—	—	—	—	—	—	—
4	88 т	79 т	75 т	70 т	—	—	—	—	—	—	—	—	—	—
4.5	80 т	77 т	72 т	68 т	—	—	—	—	—	—	—	—	—	—
5	74 т	72 т	68 т	66 т	62 т	—	—	—	—	—	—	—	—	—
6	64 т	63 т	63 т	62 т	60 т	49 т	—	—	—	—	—	—	—	—
7	54 т	54 т	54 т	54 т	54.5 т	49 т	48 т	—	—	—	—	—	—	—
8	47 т	47 т	48 т	48 т	48 т	48 т	46 т	34.7 т	—	—	—	—	—	—
9	40 т	42 т	42 т	42 т	42.5 т	42.5 т	42 т	32.6 т	28.1 т	—	—	—	—	—
10	—	38 т	38 т	38 т	38 т	38 т	38 т	30.6 т	26.7 т	—	—	—	—	—
12	—	31 т	31 т	31 т	31 т	32 т	32 т	27.1 т	23.8 т	20.9 т	17.1 т	—	—	—
14	—	—	27 т	27 т	27 т	27 т	27 т	24 т	21.5 т	19 т	16.7 т	13.4 т	10.7 т	—
16	—	—	23 т	23.5 т	23 т	23 т	22.9 т	21.4 т	19.4 т	17.3 т	15.5 т	13.4 т	10.7 т	7.8 т
18	—	—	—	20.2 т	20.2 т	19.6 т	19.2 т	18.5 т	17.5 т	15.7 т	14.3 т	12.7 т	10.7 т	7.8 т
20	—	—	—	17.2 т	17.2 т	16.6 т	17 т	15.8 т	15.3 т	14.3 т	13 т	11.7 т	10.5 т	7.8 т
22	—	—	—	—	14.8 т	14.7 т	14.9 т	13.5 т	13.6 т	13 т	11.7 т	10.5 т	9.8 т	7.8 т
24	—	—	—	—	12.9 т	13.3 т	13 т	11.6 т	12.2 т	11.3 т	10.7 т	9.6 т	8.8 т	7.8 т
26	—	—	—	—	—	11.9 т	11.4 т	10.9 т	11.1 т	10.3 т	9.6 т	8.7 т	8 т	7.2 т
28	—	—	—	—	—	10.5 т	10.1 т	10.1 т	9.8 т	9 т	8.7 т	7.9 т	7.3 т	6.5 т
30	—	—	—	—	—	—	9 т	9.3 т	8.7 т	8.4 т	8 т	7.2 т	6.7 т	6 т
32	—	—	—	—	—	—	8.2 т	8.3 т	7.7 т	7.8 т	7.4 т	6.7 т	6.2 т	5.6 т
34	—	—	—	—	—	—	—	7.5 т	7.1 т	7 т	6.9 т	6.2 т	5.8 т	5.1 т
36	—	—	—	—	—	—	—	6.7 т	6.7 т	6.3 т	6.3 т	5.7 т	5.4 т	4.7 т
38	—	—	—	—	—	—	—	—	6.2 т	5.6 т	5.7 т	5.3 т	5 т	4.3 т
40	—	—	—	—	—	—	—	—	5.6 т	5.1 т	5.1 т	4.9 т	4.5 т	4 т
42	—	—	—	—	—	—	—	—	—	4.7 т	4.6 т	4.4 т	3.9 т	3.7 т
44	—	—	—	—	—	—	—	—	—	4.5 т	4.1 т	3.9 т	3.6 т	3.4 т
46	—	—	—	—	—	—	—	—	—	—	3.7 т	3.5 т	3.1 т	3.1 т
48	—	—	—	—	—	—	—	—	—	—	3.3 т	3.1 т	2.8 т	2.8 т
50	—	—	—	—	—	—	—	—	—	—	—	2.8 т	2.4 т	2.4 т
52	—	—	—	—	—	—	—	—	—	—	—	2.5 т	2.1 т	2.1 т
54	—	—	—	—	—	—	—	—	—	—	—	—	1.8 т	1.8 т
56	—	—	—	—	—	—	—	—	—	—	—	—	1.5 т	1.5 т
58	—	—	—	—	—	—	—	—	—	—	—	—	—	1.3 т

Проверить по документу · PDF ↗
